De produção artesanal e com matérias-primas maioritariamente locais, as pastas cerâmicas produzidas nas Oficinas da Cerâmica e da Terra apresentam características adequadas a diferentes tipos de modelação e cozeduras. As receitas das nossas pastas, melhoradas ao longo de vários anos, resultam em materiais cerâmicos amplamente utilizados, tanto no fabrico de materiais de construção como na modelação e escultura. Fazemos pastas de baixa e de alta temperatura, com diferentes granulometrias, que apresentam um bom desempenho na olaria e na escultura de pequena, média e larga escala. Também disponibilizamos faiança e barro vermelho de Alcobaça.

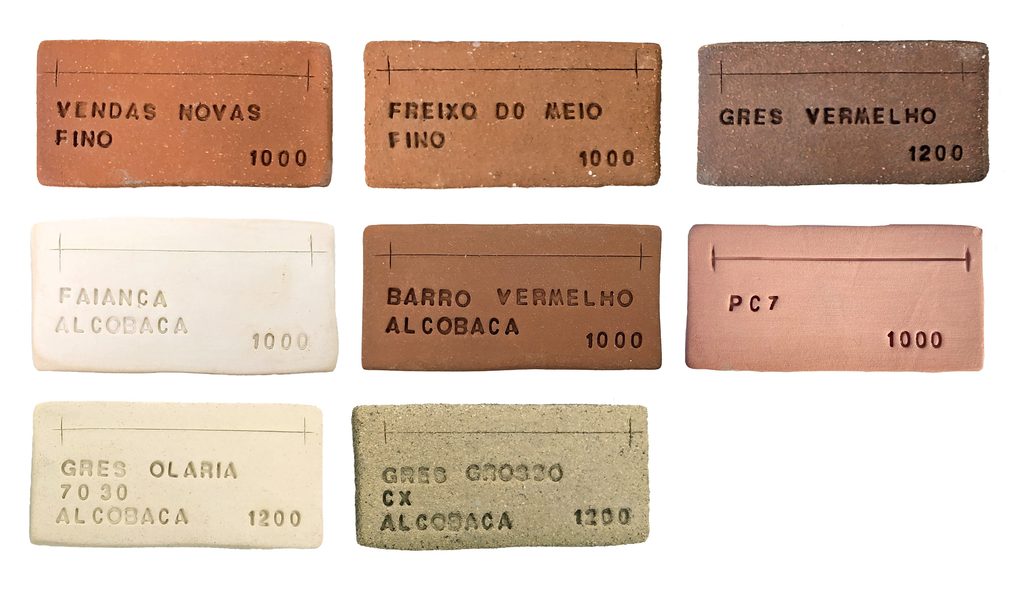

Barro Vermelho de Vendas Novas (900ºC-1050ºC)

• Opções: Fino (chamote 0-1mm) / grosso (chamote 1-3mm) / com talco
• Absorção: 7% após 1000ºC
• Encolhimento: 7% após 1000ºC

Barro Vermelho do Freixo do Meio (900ºC-1000ºC)

• Opções: Fino (chamote 0-1mm) / grosso (chamote 1-3mm)
• Absorção: 11% após 1000ºC
• Encolhimento: 8% após 1000ºC

Gres Vermelho (1200ºC)

• Opções: Fino (chamote 0-1mm)
• Absorção: 2% após 1200ºC
• Encolhimento: 10% após 1200ºC

Faiança de Alcobaça (1000ºC; C40 Pastceram)

• Absorção: 16% após 1000ºC
• Encolhimento: 6% após 1000ºC

Barro Vermelho de Alcobaça (1000ºC; PC14 Pastceram)

• Absorção: 10% após 1000ºC
• Encolhimento: 6% após 1000ºC

Gres Olaria de Alcobaça (1200ºC; 70/30 Pastceram)

• Absorção: 6% após 1200ºC
• Encolhimento: 9% após 1200ºC

Gres grosso de Alcobaça (1200ºC; CX Pastceram)

• Absorção: 7% após 1200ºC
• Encolhimento: 9% após 1200ºC
